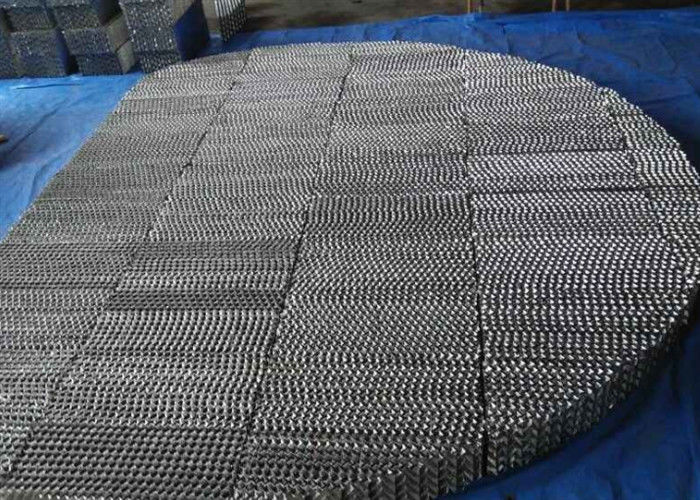

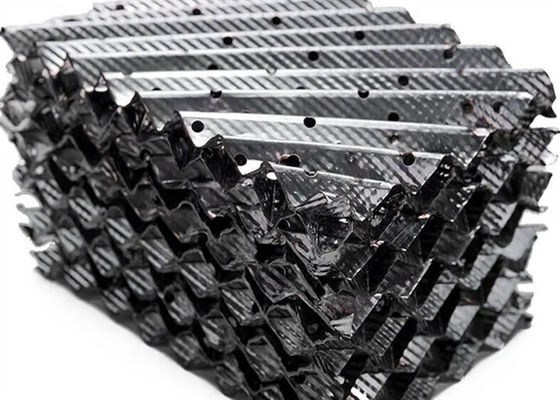

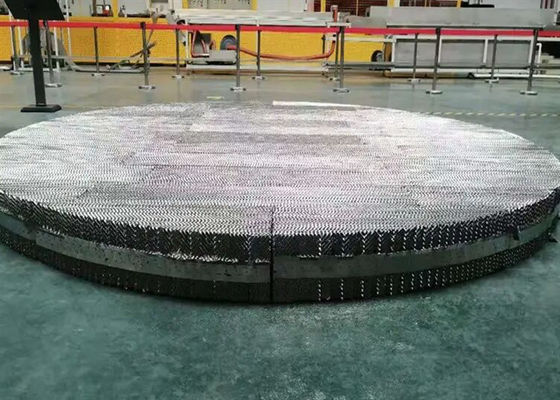

تجهیزات داخلی برج بسته‌بندی ساختاری فلزی صنعتی برای ستون‌های جداسازی

بسته بندی ساختاری فلزی مزایا

بسته بندی ساختاری فلزیمزایا

1. افت فشار بسته بندی ساختاری قابل توجه است

از آنجایی که تماس غشای دو فازی گاز-مایع در بسته بندی ساختاری با تماس حباب زدن دو فاز در سینی غربالی متفاوت است، افت فشار برج بسته بندی تنها 1/4 تا 1/6 سینی غربالی است. به عنوان مثال، مقاومت عملیاتی برج روی بسته بندی ساختاری 3.5-4.2 کیلو پاسکال است، فشار عملیاتی در پایین تنها 35-45 کیلو پاسکال است، برج پایینی هنوز از برج سینی غربالی استفاده می کند و مقاومت عملیاتی تغییر نمی کند، بنابراین فشار عملیاتی برج پایینی به طور متناظر 0.05~ 0.06 مگاپاسکال کاهش می یابد، به طور کلی 0.44 تا 0.48 مگاپاسکال، به طوری که توان شفت کمپرسور هوا می تواند 5٪ تا 7٪ کاهش یابد.

2. راندمان بالای جداسازی بسته بندی ساختاری

هرچه فشار عملیاتی ستون بالایی کمتر باشد، جداسازی اکسیژن، نیتروژن و آرگون بیشتر می شود، به ویژه جداسازی اکسیژن و آرگون. به طور کلی، میزان استخراج اکسیژن را می توان 1٪ تا 3٪ افزایش داد و میزان استخراج آرگون را می توان 5٪ افزایش داد. 10٪، عمل ثابت کرده است که میزان استخراج اکسیژن تجهیزات جداسازی هوا به بیش از 99٪ رسیده است و میزان استخراج آرگون به بیش از 80٪ رسیده است.

میزان استخراج ستون تقطیر تا حد زیادی به مقدار هوای انبساطی که وارد ستون بالایی می شود، به ویژه برای میزان استخراج آرگون، بستگی دارد، بنابراین راندمان ایزنتروپیک توربو اکسپندر و سوپرشارژر سوپرشارژر به طور مداوم بهبود می یابد. نسبت کلید افزایش میزان استخراج ستون تقطیر است.

3. بسته بندی منظم ظرفیت نگهداری مایع کمی دارد

حجم ستون بسته بندی شده ساختاری به طور کلی تنها 1٪ تا 6٪ از حجم ستون است، در حالی که ظرفیت نگهداری ستون غربالی 8٪ تا 10٪ از حجم ستون است. ظرفیت نگهداری مایع کم به این معنی است که مایع برای مدت کوتاهی در برج باقی می ماند و افت فشار عملیاتی کم است که برای عملکرد شرایط متغیر مفید است. برج بسته بندی ساختاری را می توان در محدوده 40٪ تا 120٪ طراحی کرد. تولید اکسیژن برج بالایی کارخانه جداسازی هوای 12000 متر مکعب در ساعت کارخانه شماره 5 شانگ گانگ را می توان در محدوده 9000 تا 14000 میلی متر مکعب در ساعت تنظیم کرد و محدوده بار عملیاتی تنها 75٪ تا 117٪ است.

4. شکاف بسته بندی منظم بزرگ است

بسته بندی ساختاری دارای نسبت تخلخل بیش از 95٪ است. در برج سینی غربالی، مساحت صفحه روزنه دار 80٪ از مقطع برج را تشکیل می دهد و نسبت باز شدن 8٪ تا 12٪ است که بسیار کمتر از نسبت تخلخل لایه پرکننده است. برای همان بار، برج برج بسته بندی شده کوچکتر از برج سینی است. به طور کلی، مساحت مقطع تنها حدود 70٪ از برج سینی است که برای تجهیزات جداسازی هوای در مقیاس بزرگ مفید است.

5. زمان راه اندازی دستگاه بسیار کوتاه می شود

فرآیند راه اندازی تجهیزات جداسازی هوا، عملیات بدون خروجی محصول است، بنابراین کوتاه کردن زمان راه اندازی یکی از راه های صرفه جویی در انرژی و کاهش مصرف تجهیزات جداسازی هوا است. زمان راه اندازی تجهیزات جداسازی هوا به زمان مورد نیاز برای راه اندازی دستگاه انبساط به خروجی اکسیژن اشاره دارد. پس از تکمیل بسته بندی، مقدار مایع نگهداری شده در طول اصلاح معمولی بسیار کاهش می یابد و زمان راه اندازی کارخانه جداسازی هوا بسیار کوتاه می شود. پس از استفاده از بسته بندی معمولی در برج بالایی، مقدار مایع نگهداری شده در طول اصلاح معمولی بسیار افزایش می یابد. پس از نزول، زمان راه اندازی کارخانه جداسازی هوا بسیار کوتاه می شود و زمان راه اندازی عمومی تنها 26 تا 30 ساعت طول می کشد.

6. محتوای اکسیژن در کسر آرگون حدود 90٪ است.

برای کاهش مستقیم به 1~2×10-4٪ با اصلاح برودتی، تعداد صفحه تئوری ستون اصلاح به حدود 180 قطعه نیاز دارد، صفحه سینی به حدود 300 قطعه نیاز دارد و مقاومت تا حدود 100 کیلو پاسکال است. بدیهی است که آرگون خام غیرممکن است که از خارج از برج تخلیه شود و ارتفاع بسته بندی ساختاری حدود 45 متر است. مقاومت تنها 14 تا 16 کیلو پاسکال است، بنابراین تحقق فرآیند آرگون اصلاح کامل امکان پذیر است.
