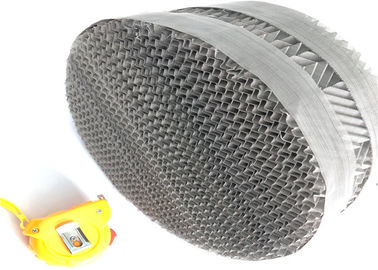

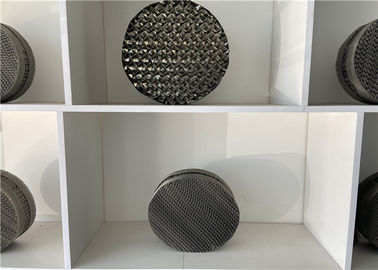

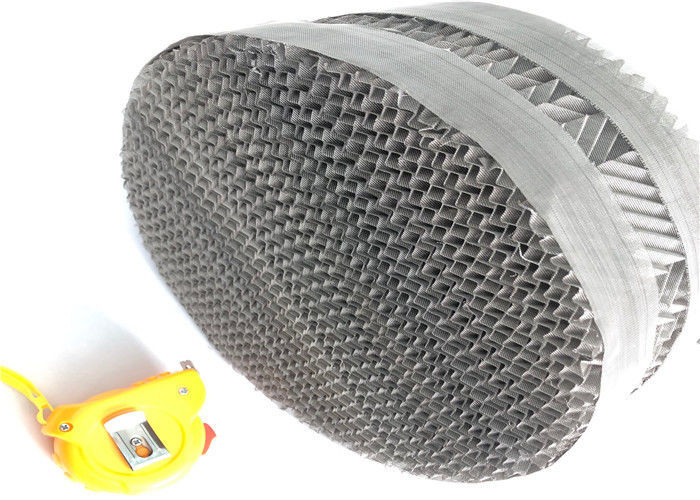

SS 304 Wire Gauze Structured Tower Packing for Distribution of Gas Liquid 125Y
بسته بندی سازه فلزی معرفی
بسته بندی ساختاری شامل بسته بندی بافتنی بافتنی ، بسته بندی ساختار سنج سیمی ، بسته بندی راه راه ورق فلزی سوراخ دار است.
بسته بندی بافتنی بافتنی از چندین رشته سیم ظریف ساخته می شود که به صورت لوله ای به هم گره خورده و سپس چین خورده و پیچیده یا لایه لایه شده اند تا ساختار سه بعدی قله و دره ها را ارائه دهند.سیم ریز چند رشته ای سطح بالایی را فراهم می کند.این بسته بندی ساختار یافته برای کاربردهایی که راندمان جداسازی بالا با افت فشار کمتر را درخواست می کنند ، مناسب است ، مانند تقطیرهای محصول با خلوص بالا و بازیابی حلال و محصول جانبی.
بسته بندی ساختار سنج سیمی از گاز مخصوص سیم بافته شده ساخته می شود که در صفحات صاف فشرده می شود ، به طور یکنواخت سوراخ می شود ، راه راه دارد و با راه راه در جهت های متناوب چیده می شود.این ساختار تماس صمیمی گاز/مایع را ترویج می کند.بسته بندی ساختاری بافته شده با راندمان جداسازی بالا ، در داروها و مواد شیمیایی خوب استفاده می شود.
بسته بندی راه راه ورق فلزی از ورق سوراخ دار با راه راه روی سطح ساخته شده است.از ورق های عمودی فلز راه راه با زاویه راه راه معکوس شده در ورق های مجاور تشکیل شده و یک ساختار باز با کانال جریان مایل ایجاد می کند.بسته بندی دارای مزایایی مانند ظرفیت بالا ، مقاومت کم ، راندمان انتقال جرم بالا و مقاومت قوی در برابر رسوب است.به طور گسترده ای در عملیات واحد مانند اصلاح ، جذب و استخراج استفاده می شود.
بسته بندی سازه فلزی مشخصات فنی
مشخصات بر اساس مواد SS304 است:
| مدل |
بسته بندی ساختاری با سیم گاز |
| مواد |
SS 304 ، 304L ، 410 ، 316 ، 316L و غیره |
| مدل |
سطح خاص |
تراکم توده |
نسبت پوکی |
Obl |
ΔP |
تئوبشقاب |
HETP/میلی متر |
ضریب F m/s (kg/m3) 0.5 |
| |
(متر مربع/متر مکعب) |
(کیلوگرم/متر مکعب) |
(٪) |
زاویه |
(Pa/بشقاب) |
(قطعه/متر) |
|
|
| 250AX |
250 |
125 |
95 |
30 |
100-400 |
3 2.5 2.5 |
100 |
2.5-3.5 |
| 500BX |
500 |
250 |
90 |
30 |
400 |
5 4 4 |
200 |
2.0-2.4 |
| 700CY |
700 |
350 |
85 |
45 |
600-700 |
10 8 8 |
333-400 |
1.5-2.0 |
| |
|
|
|
|
|
|
|
|
| برنامه معمولی |
خدمات جذب ، اسکراب و سلب |
| |
| بسته بندی: |
جعبه کارتن؛جعبه چوبی |
| ضمانتنامه: |
الف) با استاندارد ملی HG/T 4374-2012 ؛HG/T 21556.1-1995 |
| |
ب) ارائه مشاوره مادام العمر در مورد مشکلات پیش آمده |
250 (AX) اصلاح دقیق برای ظرفیت تولید بالا و شماره صفحه تئوری کمتر.
500 (BX) اصلاح خلاء برای سیستم حساس به حرارت و سیستم جداسازی سخت ، به ویژه برای اصلاح با فشار کمتر از 7KPa مناسب است.
700 (CY) جداسازی ترکیب ایزوتوپی و ترکیب ایزومری
بسته بندی سازه فلزیمزایای
1. افت فشار بسته بندی ساختار یافته قابل توجه است
از آنجا که تماس غشایی دو فاز گاز مایع در بسته بندی ساختار یافته با تماس حبابی دو فاز در سینی غربال متفاوت است ، افت فشار برج بسته بندی شده تنها 1/4 تا 1/6 سینی الک است.به عنوان مثال ، مقاومت عملکرد برج در بسته بندی ساختار یافته 3.5-4.2 کیلو پاسکال است ، فشار کار در قسمت پایین تنها 35-45 کیلو پاسکال است ، برج پایینی هنوز از برج سینی الک استفاده می کند و مقاومت عملیاتی نیست تغییر کرد ، بنابراین فشار عملکرد برج پایینی به ترتیب 0.06 ~ 0.06 مگاپاسکال ، به طور کلی 0.44 تا 0.48 مگاپاسکال کاهش می یابد ، به طوری که قدرت محور کمپرسور هوا را می توان 5 تا 7 درصد کاهش داد.
2. راندمان بالای جداسازی بسته بندی ساختار یافته
هرچه فشار عملکرد ستون فوقانی کمتر باشد ، جداسازی اکسیژن ، نیتروژن و آرگون بیشتر است ، به ویژه جداسازی اکسیژن و آرگون.به طور کلی می توان میزان استخراج اکسیژن را 1 تا 3 درصد و میزان استخراج آرگون را 5 درصد افزایش داد.10، ، تمرین ثابت کرده است که میزان استخراج اکسیژن تجهیزات جداسازی هوا به بیش از 99 و میزان استخراج آرگون به بیش از 80 رسیده است.
میزان استخراج ستون تقطیر تا حد زیادی به میزان هوای انبساطی که وارد ستون فوقانی می شود بستگی دارد ، به ویژه برای میزان استخراج آرگون ، بنابراین کارایی ایزنتروپیک توربو بسط و فوقشارژ ابرشارژ به طور مداوم بهبود می یابد.این نسبت کلید افزایش میزان استخراج ستون تقطیر است.
3. بسته بندی معمولی دارای ظرفیت نگهداری مایع کوچک است
حجم ستون بسته بندی شده ساختار یافته به طور کلی تنها 1 تا 6 درصد حجم ستون است ، در حالی که ظرفیت نگهداری ستون غربال 8 تا 10 درصد حجم ستون است.ظرفیت نگهداری مایع کوچک بدین معناست که مایع برای مدت کوتاهی در برج می ماند و افت فشار کار کوچک است ، که برای عملکرد شرایط متغیر کار مفید است.برج بسته بندی ساختار یافته می تواند در محدوده 40 تا 120 درصد طراحی شود.تولید اکسیژن برج بالایی کارخانه جداسازی هوای 12000 متر مکعب در ساعت در کارخانه شماره 5 شانگنگ می تواند در محدوده 9000 ~ 14000 میلی متر مکعب در ساعت تنظیم شود و محدوده بار عملیاتی تنها 75 ~ 117 است.
4. شکاف بسته بندی منظم زیاد است
بسته بندی ساختار یافته دارای نسبت خالی بیش از 95 است.در برج سینی الک ، مساحت ورق 80 درصد قسمت برج را تشکیل می دهد و نسبت باز شدن آن 8 تا 12 درصد است که بسیار کمتر از نسبت خالی لایه پرکننده است.برای همان بار ، برج برج بسته بندی شده کوچکتر از برج الک است.به طور کلی ، سطح مقطع تنها 70 درصد از برج الک است ، که برای تجهیزات جداسازی هوا در مقیاس بزرگ مفید است.
5. زمان راه اندازی دستگاه بسیار کاهش می یابد
فرآیند شروع تجهیزات تفکیک هوا بدون خروجی محصول است ، بنابراین کوتاه شدن زمان راه اندازی یکی از راه های صرفه جویی در انرژی و کاهش مصرف تجهیزات جداسازی هوا است.زمان شروع به کار تجهیزات جداسازی هوا به زمان مورد نیاز برای راه اندازی دستگاه انبساط به خروجی اکسیژن اشاره دارد.پس از اتمام بسته بندی ، مقدار مایع نگهداری شده در طول اصلاح معمولی بسیار کاهش می یابد و زمان راه اندازی کارخانه جداسازی هوا بسیار کوتاه می شود.پس از استفاده از بسته بندی معمولی در برج بالایی ، مقدار مایع نگهداری شده در طول اصلاح معمولی بسیار افزایش می یابد.پس از فرود ، زمان راه اندازی کارخانه جداسازی هوا بسیار کوتاه می شود و زمان راه اندازی کلی فقط 26 تا 30 ساعت طول می کشد.
6. میزان اکسیژن در کسر آرگون حدود 90٪ است.
برای کاهش مستقیم به 1 ~ 2 × 10-4 by با اصلاح سرمازا ، تعداد صفحه نظری ستون اصلاح حدود 180 قطعه ، صفحه ورق غربال حدود 300 قطعه و مقاومت تا حدود 100 کیلو پاسکال نیاز دارد.بدیهی است که آرگون خام تخلیه خارج از برج غیرممکن است و ارتفاع بسته بندی ساختار یافته حدود 45 متر است.مقاومت فقط 14 تا 16 کیلو پاسکال است ، بنابراین تحقق فرآیند اصلاح کامل آرگون امکان پذیر است.
کاربرد بسته بندی سازه فلزی
- مواد شیمیایی خوب
- بازیابی حلال.
- پالایش محصولات شیمیایی
- اصلاح جوی.
- اصلاح خلاء.
