SS 304 بافتنی سیم فلزی بافندگی بسته بندی ساخته شده برای تقطیر 500Y
بسته بندی برج فلزی شرح

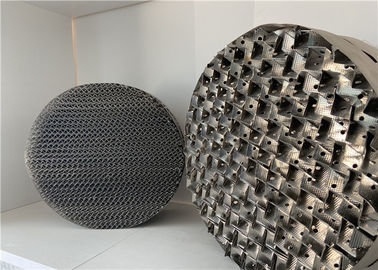

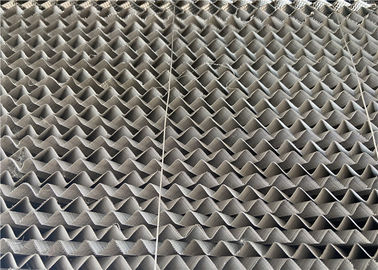

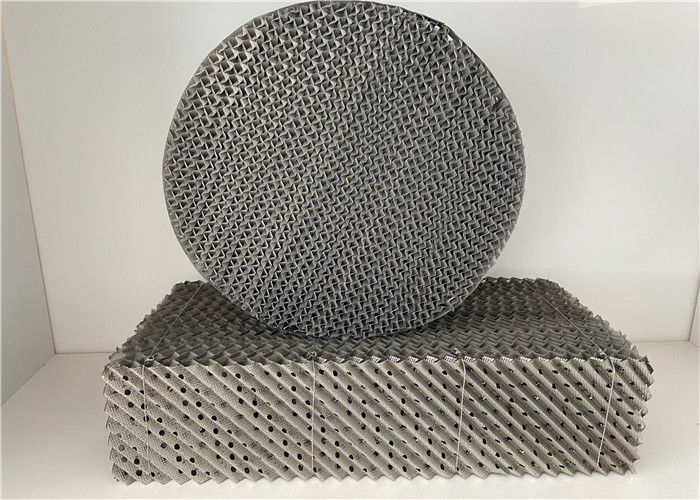

Metal structured packing is formed from thin corrugated metallic plates or wire gauze, which at uniform geometry arranged and neatly piled in the tower. بسته بندی ساختاری فلزی از صفحات فلزی راه راه نازک یا گاز سیم تشکیل شده است ، که در هندسه یکنواخت مرتب و منظمی در برج جمع می شوند. Metal structured packing is widely used in absorption and distillation columns and chemical reactors. بسته بندی ساختاری فلزی به طور گسترده ای در ستون های جذب و تقطیر و راکتورهای شیمیایی استفاده می شود. It has large surface area, low pressure drop, uniform fluids, heat and mass transfer efficiency and other advantages. دارای سطح وسیعی ، افت فشار کم ، مایعات یکنواخت ، بازده انتقال حرارت و جرم و دیگر مزایای آن است.
Metal Wire Gauze Packing is characteristic of good low-load properties, large number of plates per meter in theory, and the number of plates will decrease with gas load increasing. بسته بندی گاز سیم فلزی ویژگی های خوب بار کم ، تعداد زیادی صفحات در هر متر در تئوری است و با افزایش بار گاز تعداد صفحات کاهش می یابد. The packing can meet the demand for accurate, large-scale, high vacuum distilling apparatus, and provide convenient conditions for distilling separation of some system difficult for separating, heat-variable system and high-purity products. بسته بندی می تواند تقاضا برای دستگاه های تقطیر خلاء دقیق ، در مقیاس بزرگ ، را برآورده سازد و شرایط مناسبی را برای تقطیر جداسازی برخی از سیستم ها برای جداسازی ، سیستم متغیر گرما و محصولات با خلوص بالا فراهم کند.
Metal Tower packings is assembled by rolling small profile and bellows in metallic sheet surface. بسته بندی های فلزی برج با چرخاندن مشخصات کوچک و حلقه ها در سطح ورق فلزی مونتاژ می شود. With the advantages of low resistance, uniform distribution of gas-liquid, high efficiency, big flux, not obvious enlarging effect, it is applied to vacuum or pressure operation. با داشتن مزایای مقاومت کم ، توزیع یکنواخت مایع گازی ، راندمان بالا ، شار بزرگ ، تأثیر واضح و آشکار کننده ای ندارد ، برای خلاء یا فشار عملکرد اعمال می شود.
بسته بندی ساختاری فلزی مشخصات
| تایپ کنید |
مساحت سطح |
کسر باطل |
تراکم فله |
ارتفاع موج |
Nt |
ΔP |
حداکثر فاکتور |
| |
م2/ متر3 |
٪ |
کیلوگرم در متر3 |
میلی متر |
m-1 |
Pa / m |
m / s. (کیلوگرم در متر)3)0.5 |
| 125 |
125 |
98 |
85-100 |
25.4 |
1-2 |
150 |
3 |
| 250 |
250 |
97 |
170-200 |
12.5 |
2-3 |
200 |
2.6 |
| 350 |
350 |
94 |
240-280 |
9 |
2.0-2.5 |
300 |
2 |
| 500 |
500 |
92 |
360-400 |
6.3 |
4-5 |
180 |
1.8 |
بسته بندی ساختاری فلزی کاربرد
Metal Structured Packing with high flux, low resistance, high efficiency, the advantages of anti-blocking ability. بسته بندی ساختاری فلزی با شار بالا ، مقاومت کم ، راندمان بالا ، از مزایای قابلیت ضد بلوک است. In distillation, absorption, and extraction unit operation widely used, According to filler type, the minimum diameter of 80- 200mm, maximum diameter reached 13m, density of the liquid spray from 0.2-220m /m .hr, the pressure range from vacuum to high pressure. در کارخانه تقطیر ، جذب و استخراج به طور گسترده ای مورد استفاده قرار می گیرد ، با توجه به نوع پرکننده ، حداقل قطر 80 تا 200 میلی متر ، حداکثر قطر به 13 متر ، تراکم اسپری مایع از 0.2-220m / m .h ، دامنه فشار از خلاء تا فشار زیاد Is used in chemical, fertilizer, oil refining, petrochemical, natural gas and other industrial versatile and efficient structured packing. در مواد شیمیایی ، کود ، پالایش روغن ، پتروشیمی ، گاز طبیعی و سایر بسته بندی های ساختاری متنوع و کارآمد صنعتی استفاده می شود. Theoretical plate number of the packing high flux, low pressure drop, low load, performance, operating flexibility, amplifying effect is not obvious. تعداد صفحه تئوریکی شار زیاد بسته بندی ، افت فشار کم ، بار کم ، عملکرد ، انعطاف پذیری عملیاتی ، اثر تقویت کننده آشکار نیست.
جداسازی ایزومر در مواد شیمیایی ریز ، ادویه جات ، جداسازی ایزومر ، دشوار برای جداسازی سیستم ، مواد حساس به گرما و محصولات تقطیر با خلوص بالا استفاده می شود.
بسته بندی ساختاری فلزیامکانات
(1) High capacity. (1) ظرفیت بالا. New tower design may reduce diameter, while renovate old towers طراحی جدید برج ممکن است قطر را کاهش دهد ، در حالی که برج های قدیمی را بازسازی می کند
ممکن است ظرفیت به میزان قابل توجهی افزایش یابد.
(2) High separation efficiency. (2) راندمان جدایی بالا. Since it has much larger specific surface area compared از آنجا که این منطقه در مقایسه با سطح خاص بسیار بزرگتری دارد
به بسته بندی تصادفی.
(3) افت فشار کم ، که منجر به کاهش مصرف انرژی تا حد زیادی می شود.
(4) انعطاف پذیری بزرگ و اثر مقیاس آشکار نیست.
(5) مناسب برای تمام قطرهای برج.
(6) مقاومت شدید در برابر خوردگی اسید و قلیایی ، به ویژه در H2S ، نفتیک
اسید و Cl-.
